Termal transfer riboni: kako se bira klasa, boja i namotaj
Četiri kategorije iz prodajnog programa, tip glave koji ih deli na dva dela i spisak podataka bez kojih ponuda ne može da bude tačna.
Rolna stoji u štampaču, otisak izlazi crn i čitljiv, a onda ga operater u kontroli obriše palcem. Etiketa je bila od PET folije, a u štampaču je stajao ribon predviđen za papir. Ribon, traka sa bojom koja se toplotom prenosi na etiketu, bio je izabran po ceni, a ne po podlozi. Po tom prenosu toplotom se i sama tehnika zove termal transfer.
Termal transfer riboni se biraju po dva podatka, i to u ovom redu: po tipu glave u štampaču i po klasi sloja boje. Kada se ta dva koraka zamene, dobija se rolna koja ulazi u mašinu, a otisak nema ni kontrast ni otpornost.
Ovaj tekst prolazi kroz oba koraka na četiri kategorije sa stranice prodaje Štamparije RP, kroz obojene i metalik varijante, i na kraju kroz podatke koji ponudu čine tačnom iz prvog puta.
Sadržaj
Kako termal transfer riboni prenose boju na etiketu
Prenos radi termalna glava, red sitnih grejača koji sliku crtaju tačku po tačku. Ona zagreje traku ribona i sa nje prenese sloj boje na etiketu. Boja se ne suši i ne upija, nego se topi i stegne na podlozi.
Glava je red od nekoliko stotina grejača poređanih kao zubi na češlju, i svaki se pali i gasi hiljadama puta u sekundi. Zato jedna zaprljana tačka ostavlja belu liniju kroz ceo tiraž.
Temperatura topljenja se razlikuje po klasi. Na stranici ribona stoje tri vrednosti, 65 °C, 70 °C i 75 °C, u zavisnosti od kategorije. Zato isto podešavanje energije na štampaču ne daje isti otisak sa dve klase.
Napomena
Uz svaku kategoriju stoje dve debljine: osnova od 4,5 µm i ukupna, od 7,0 µm do 8,5 µm. Osnova je nosač trake i ista je u sve četiri kategorije, pa se one razlikuju po sloju boje, ne po nosaču.
Flat head ili Near Edge, prvo pitanje je tip glave
Postoje dva tipa termalne glave i oni traže drugačije ribone. Flat head, klasična ravna glava štampača, drži traku i etiketu u dodiru nekoliko milimetara pre nego što se razdvoje. Near Edge, tip glave kod koje je grejni red pomeren uz samu ivicu, razdvaja ih na desetinkama milimetra.
Iz te razlike sledi sve ostalo. Near Edge ribon nosi sloj koji se odvaja brzo, a flat head ribon sloj koji se odvaja postepeno. Razlikuje ih sastav, ne dimenzija rolne, pa jedna ne zamenjuje drugu. Geometrija obe glave opisana je u tehničkom pregledu dobavljača termalnih glava, pristupljeno 29. jula 2026.
Koje glave nose koji ribon
Podela sa stranice ribona je izričita. Za flat head glave navedeni su štampači Zebra, Datamax, Intermec, Citizen, Sato, Avery i Novexx. Za Near Edge glave navedeni su Avery Dennison, Novexx, Tec, Smardate i ITW.
Dva imena stoje u obe grupe, jer isti proizvođač pravi oba tipa glave. Zato model štampača, a ne ime proizvođača, odlučuje koja grupa dolazi u obzir.
Upozorenje
Ribon za Near Edge glavu u ravnoj glavi daje bled i isprekidan otisak, a flat head ribon u Near Edge glavi sloj koji se ne odvaja čisto. U oba slučaja je rolna potrošena, a tiraž se ponavlja. Tip glave se čita iz uputstva štampača pre naručivanja.
Niste sigurni koji ribon odgovara vašem štampaču? Pošaljite model štampača i materijal etikete.
Pošaljite tehnički upitČetiri klase ribona i šta svaka izdrži
Program ima četiri kategorije, razvrstane po sastavu sloja boje i po tipu glave. Tri idu u flat head glave, jedna u Near Edge glave.
| Kategorija | Osnova i ukupna debljina | Gustina otiska | Topljenje | Maksimalna brzina | Preporučeni mediji |
|---|---|---|---|---|---|
| Flat head WAX | 4,5 i 7,6 µm | 2,23 | 65 °C | 300 mm/s | logističke papirne etikete, premazani i nepremazani papir, papirni tagovi |
| Flat head WAX-RESIN | 4,5 i 8,5 µm | 1,20 | 75 °C | 300 mm/s | premazani papir, sjajni i polusjajni materijali, poliester film, PP film, PE film |
| Flat head RESIN | 4,5 i 8,0 µm | 1,00 | nije navedeno | 150 mm/s | PET, vinil, poliester, PP, najlon, poliamid, tekstilne trake |
| Near Edge WAX-RESIN | 4,5 i 7,0 µm | 0,80 | 70 °C | 300 mm/s za klasu, AG74 NE do 650 mm/s u online primeni | premazani i nepremazani papir, vinil, PE film, PP film, sjajni i polusjajni materijali |
Tabela se pomera levo i desno.
Razlika između voska i smole vidi se na kućnim primerima. Vosak se topi lako i na niskoj temperaturi, kao vosak sveće koji se posle skine noktom. Smola se ponaša kao lak na parketu: treba joj više toplote da legne, ali kada se stegne, krpa i rastvarač je ne skidaju.
WAX, kada je dovoljan i kada nije
WAX, ribon na bazi voska, ima najveću gustinu otiska u programu i najnižu temperaturu topljenja, 65 °C. Preporučeni mediji su logističke papirne etikete, premazani papir, čija je površina zaglačana premazom, nepremazani papir i papirni tagovi.

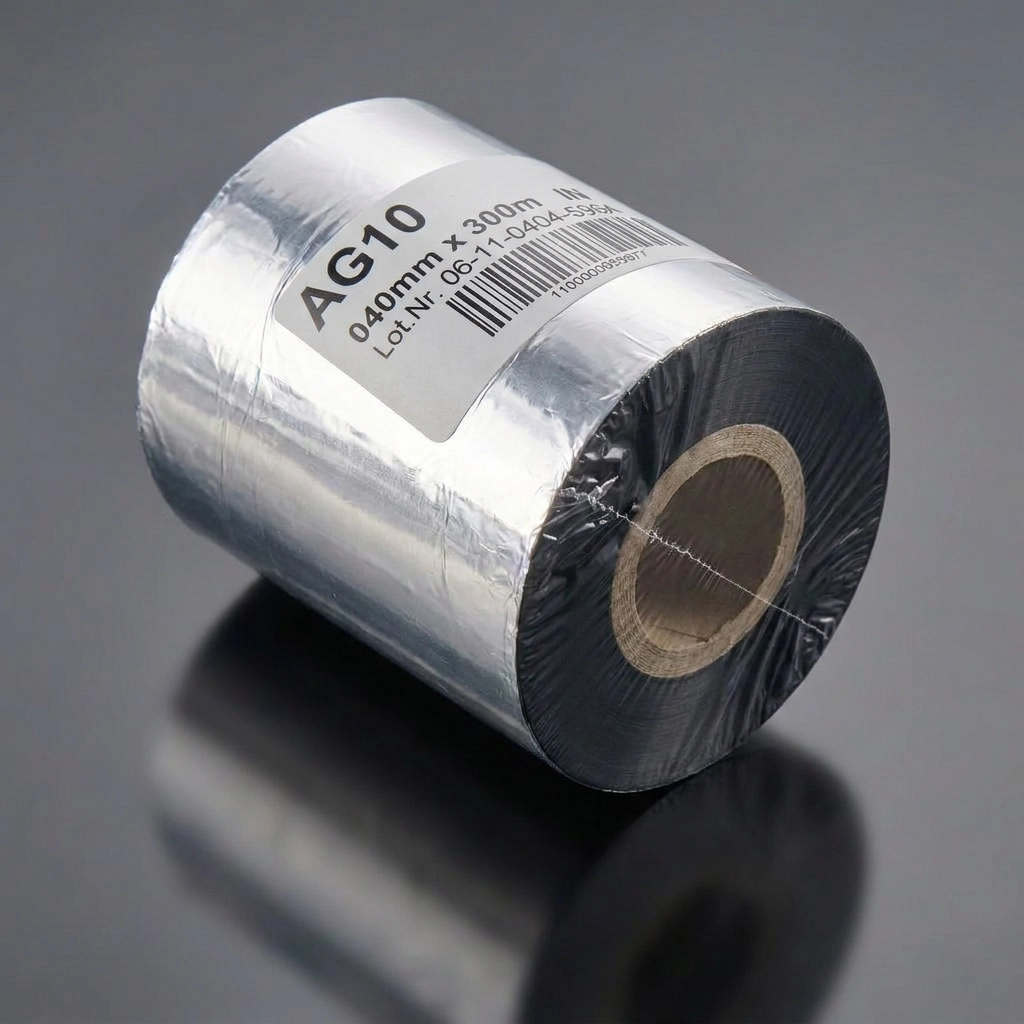

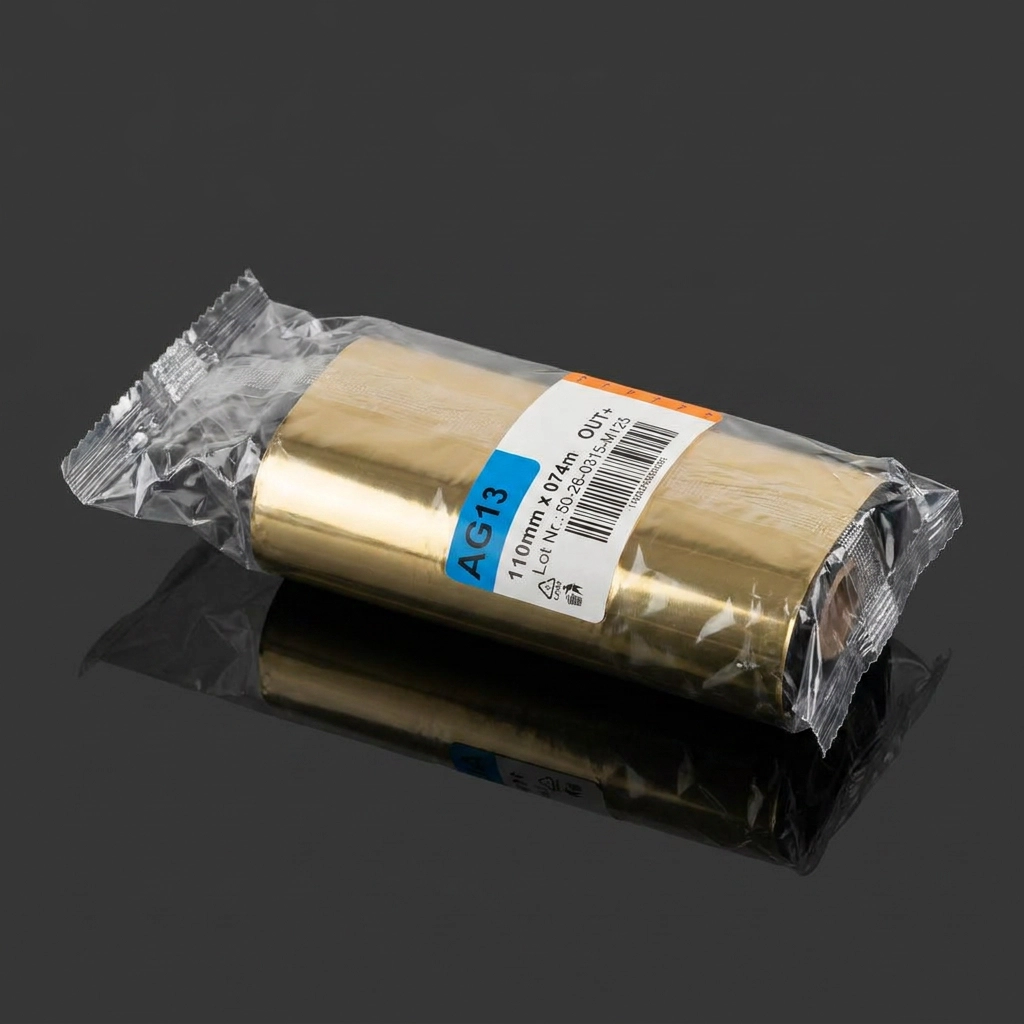

U grupi su AG7 kao univerzalna oznaka niže cene, AG9 sa boljim kontrastom, i AG10 i AG13 kao resin enhanced varijante, dakle vosak sa dodatkom smole, najotpornije u kategoriji. Navedene primene su opšte označavanje, isporuka i skladištenje, maloprodaja i pakovanje.
WAX prestaje da bude dovoljan kada etiketa pređe na foliju, ili kada dolazi u dodir sa vodom, mašću i trenjem u transportu.
WAX-RESIN, prelaz sa papira na foliju

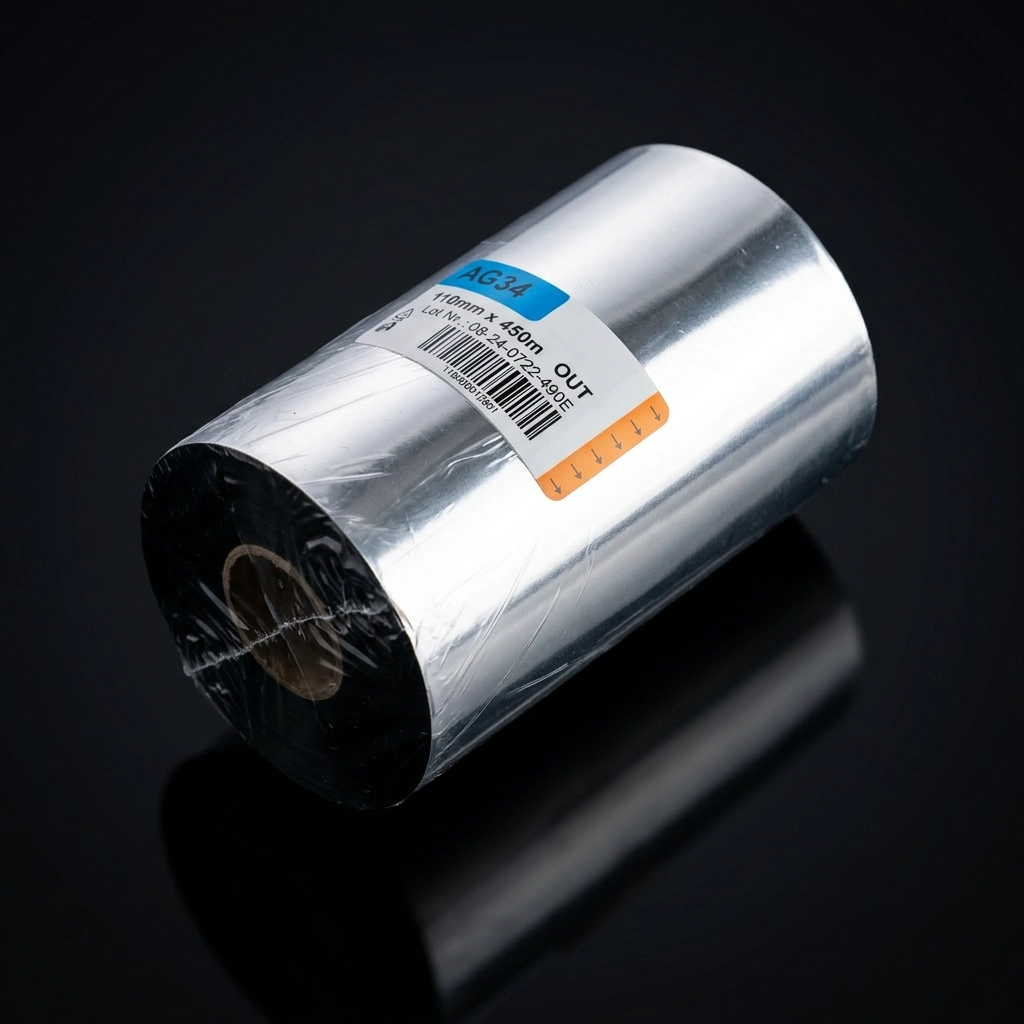

WAX-RESIN, mešavina voska i smole, topi se na 75 °C i ima gustinu otiska 1,20. Oznake su AG31, AG34 i AG34N, sve tri crne. Ovo je mesto na kome program prelazi sa papira na film.
Preporučeni mediji su premazani papir, sjajni i polusjajni materijali, poliester, PP i PE film. Navedene primene su opšte označavanje, spoljni uslovi, automotive i farmacija.
RESIN, hemijska i termička otpornost
RESIN, ribon na bazi smole, ima najnižu gustinu otiska u flat head grupi, 1,00, i najnižu maksimalnu brzinu, 150 mm/s. Temperatura topljenja za ovu grupu na stranici nije navedena.

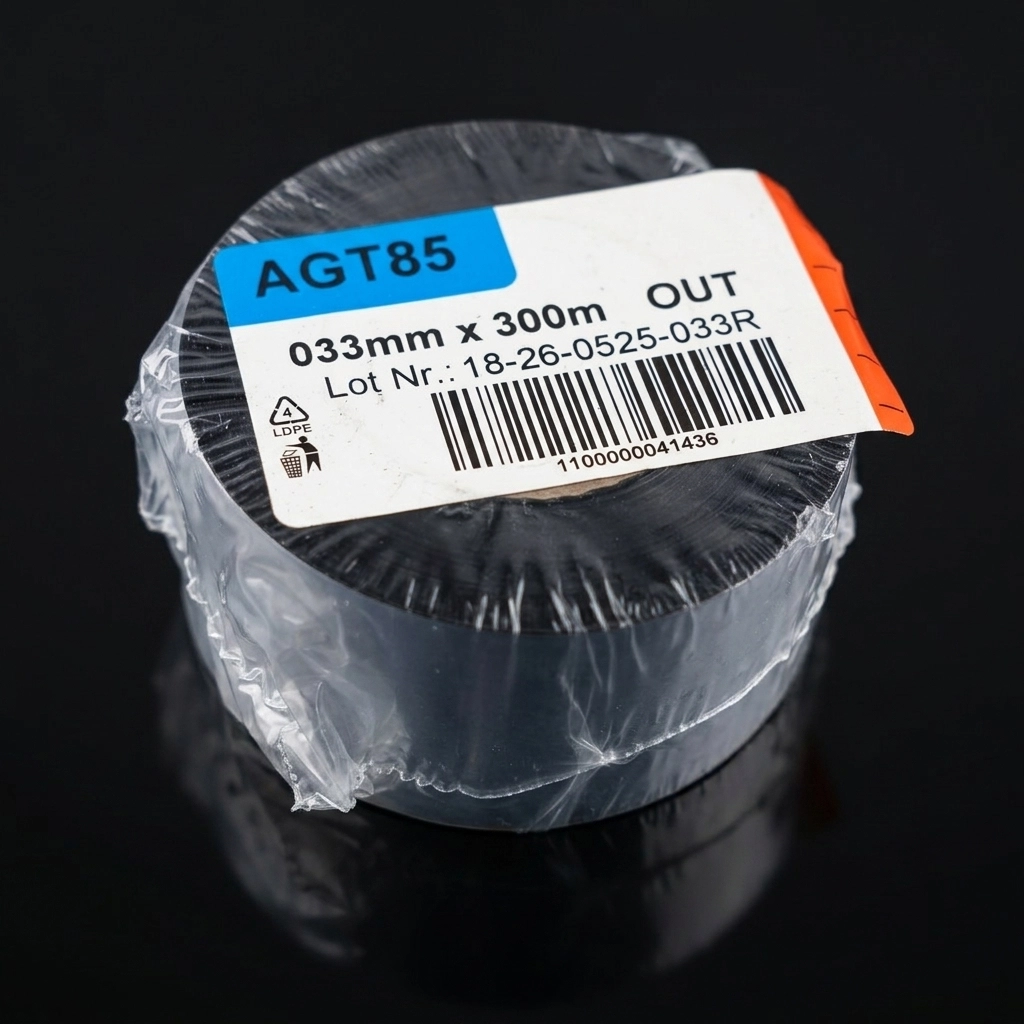

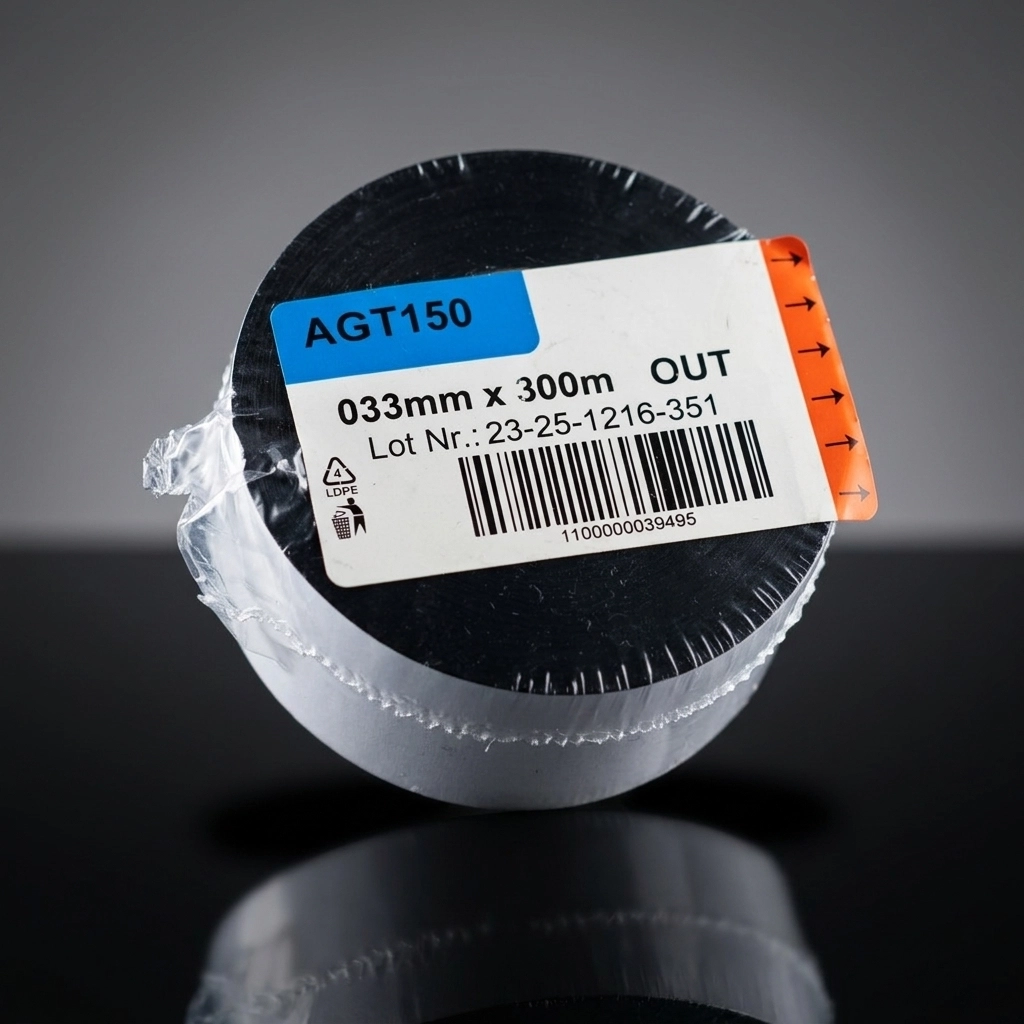

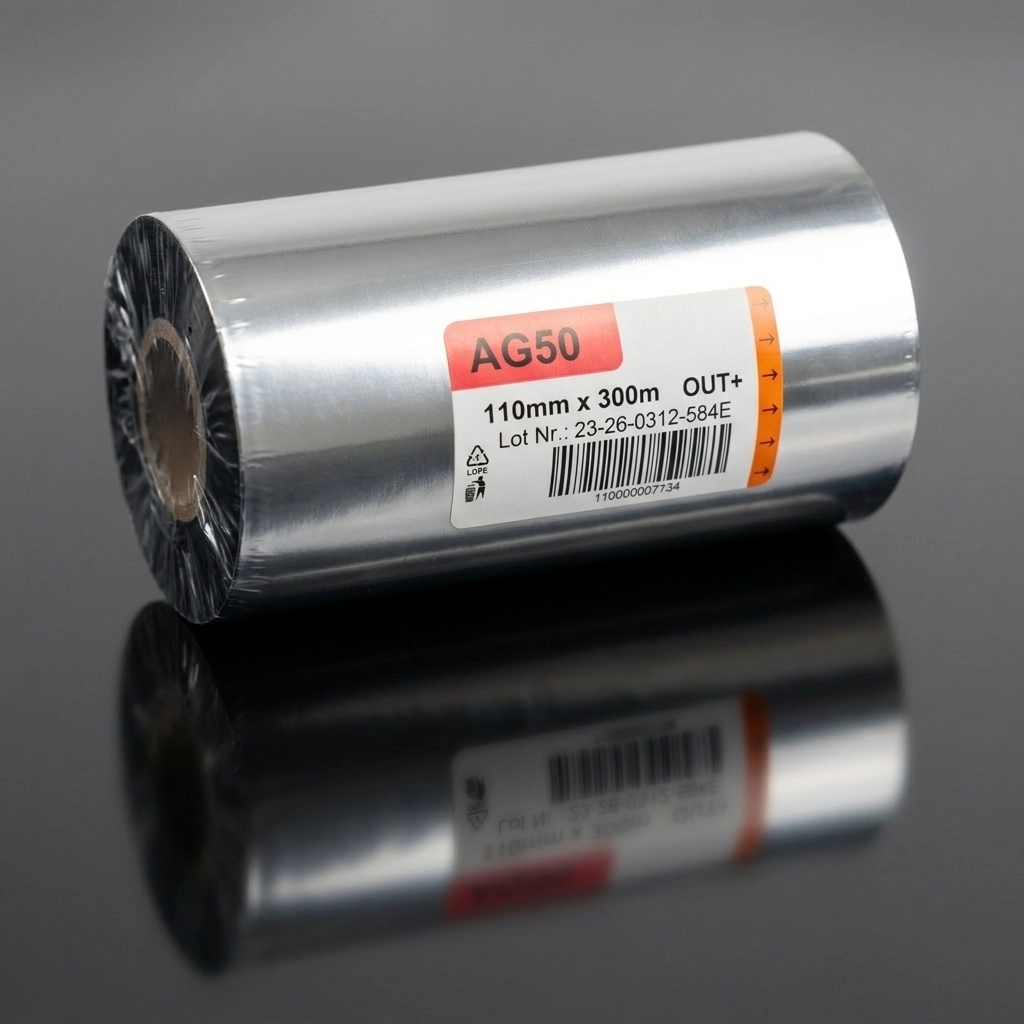

Crne oznake su AG50, pa AGT85 i AGT96 za tekstilne etikete i plastične površine, i AGT150, otporan na pranje do 150 °C i na peglanje. Preporučeni mediji su PET, vinil, dakle savitljiva PVC folija, poliester, PP, poliamid, poznatiji pod nazivom najlon, i tekstilne trake.
Navedene primene su industrijske etikete, spoljni uslovi, automotive, farmacija, bolnice i tekstilne ušivne etikete. Za deklaraciju koja ide u mašinu za pranje i pod peglu, RESIN je jedina klasa u programu.
Near Edge klasa: tanji sloj boje i veća brzina
Near Edge WAX-RESIN je najtanja kategorija u programu, ukupno 7,0 µm, sa gustinom otiska 0,80 i temperaturom topljenja 70 °C. Maksimalna brzina navedena za grupu je 300 mm/s.

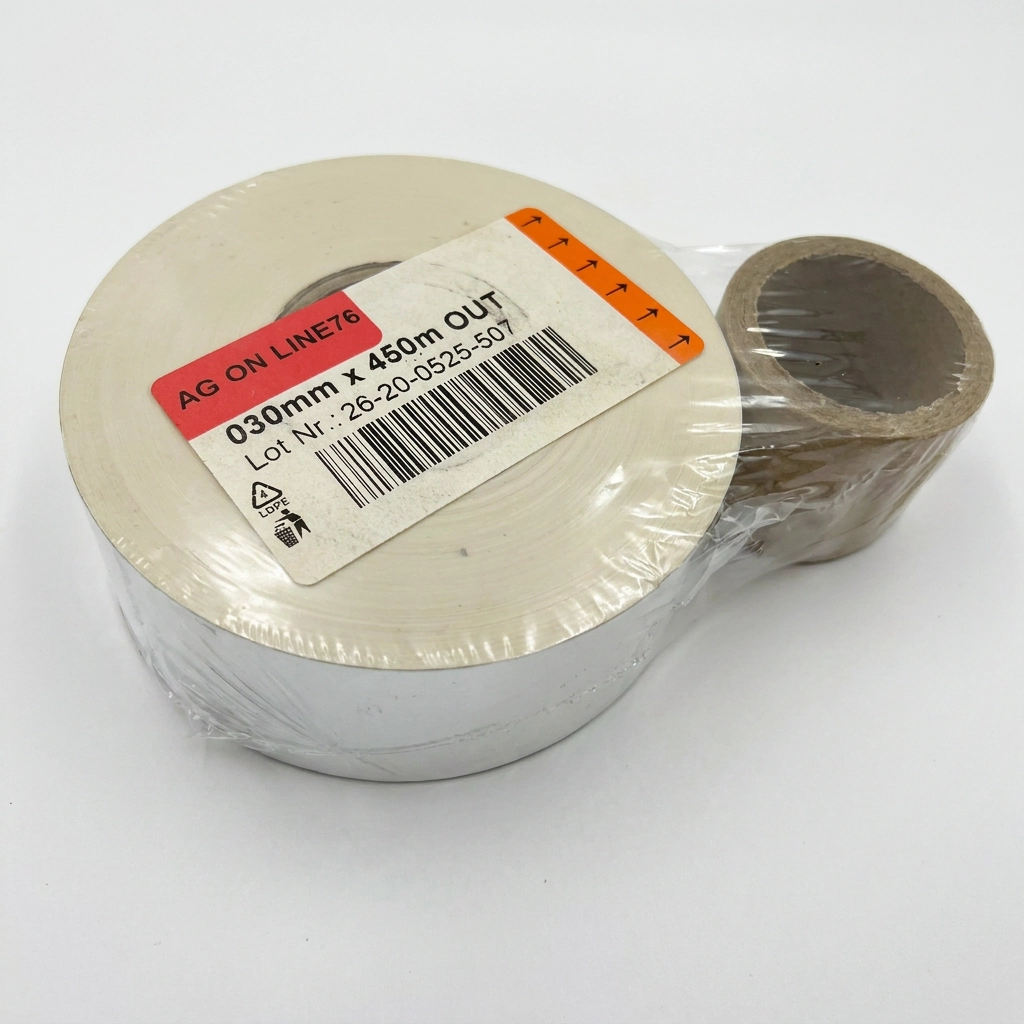

Uz oznaku AG74 NE stoji i podatak o online primeni do 650 mm/s, dakle o radu u kome štampač stoji u sklopu linije i štampa u hodu. Ta dva broja nisu u sudaru: 300 mm/s je vrednost za klasu, a 650 mm/s za jednu oznaku u tom režimu.

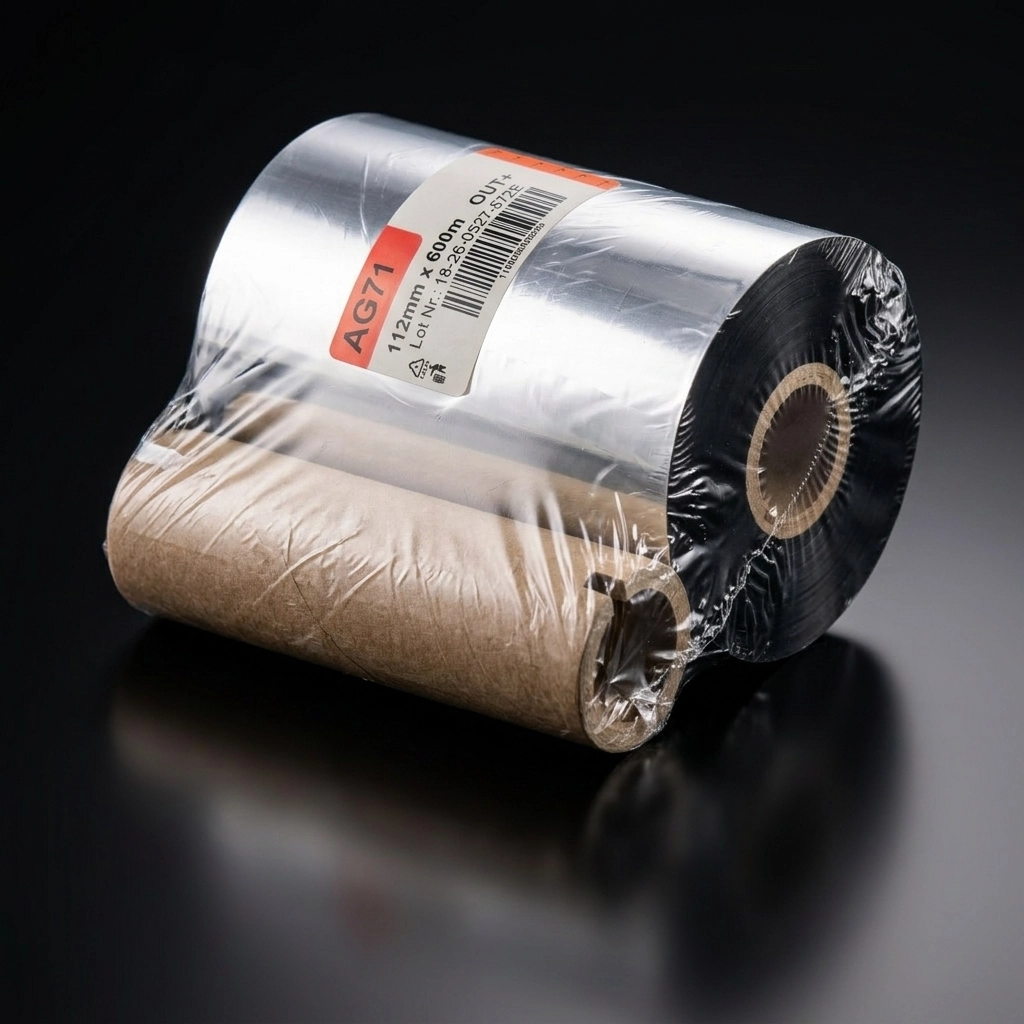

Oznake su AG71 NE i AG74 NE za papir i plastiku, AG75 NE i AG78 NE za ambalažne materijale, i AG76 NE i AG77 NE za beli otisak. Mediji su premazani i nepremazani papir, vinil, PE i PP film, sjajni i polusjajni materijali.
Boje, metalik i beli otisak, kada nisu ukras

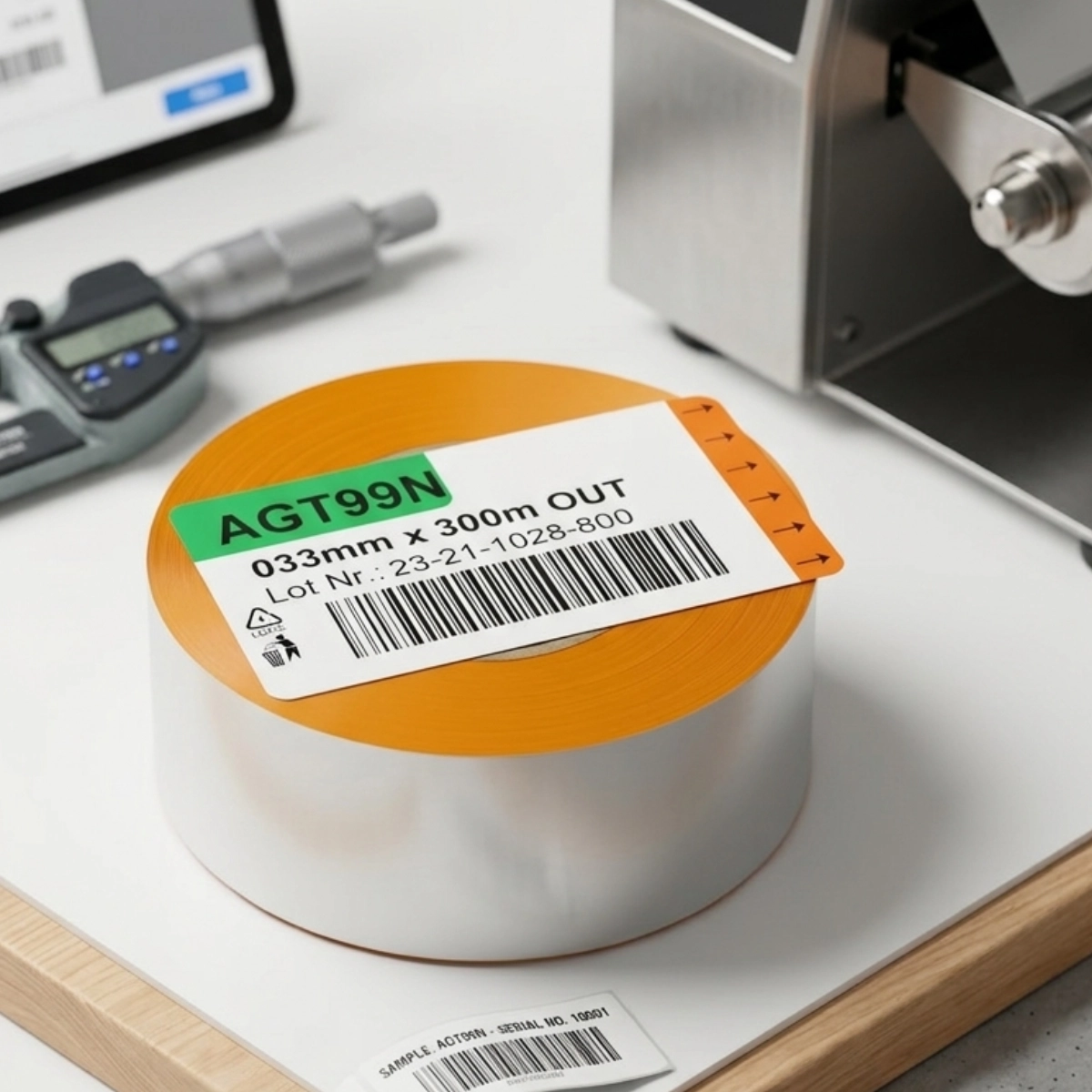

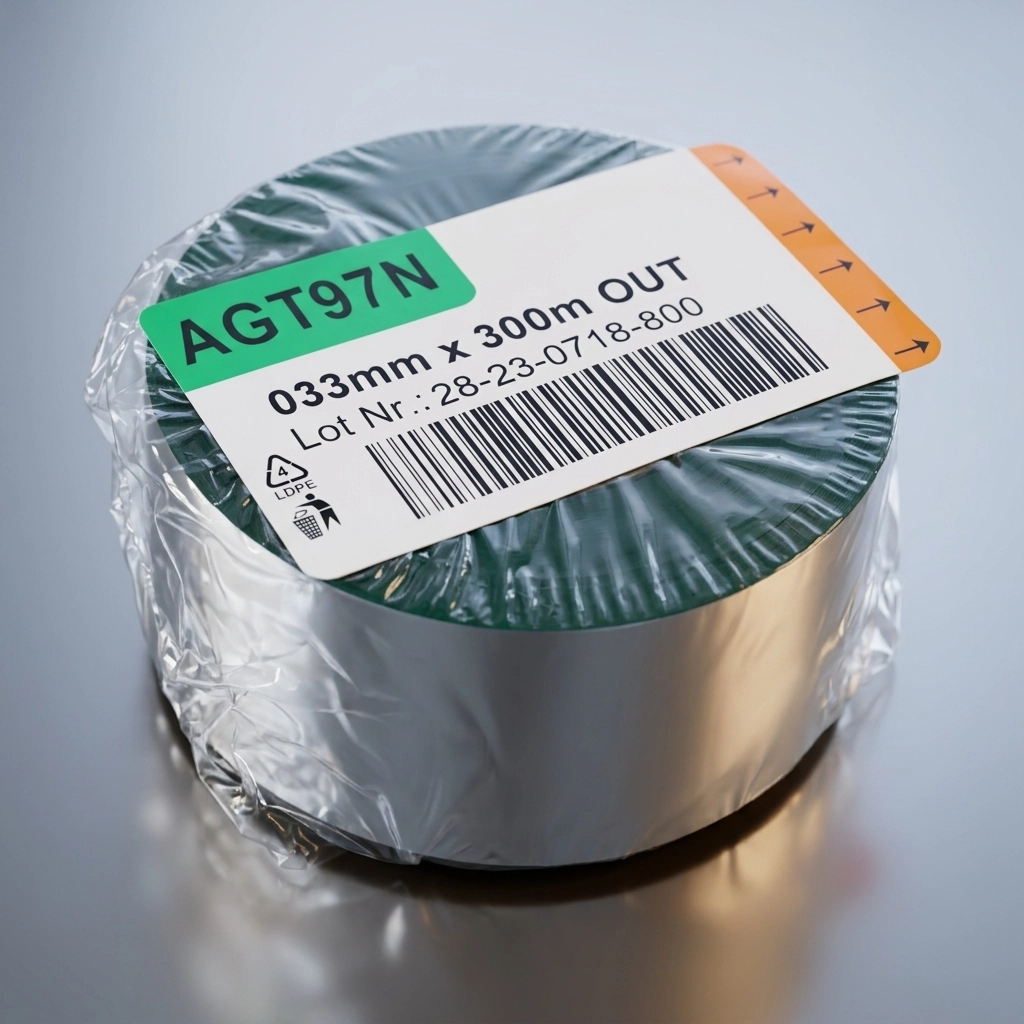

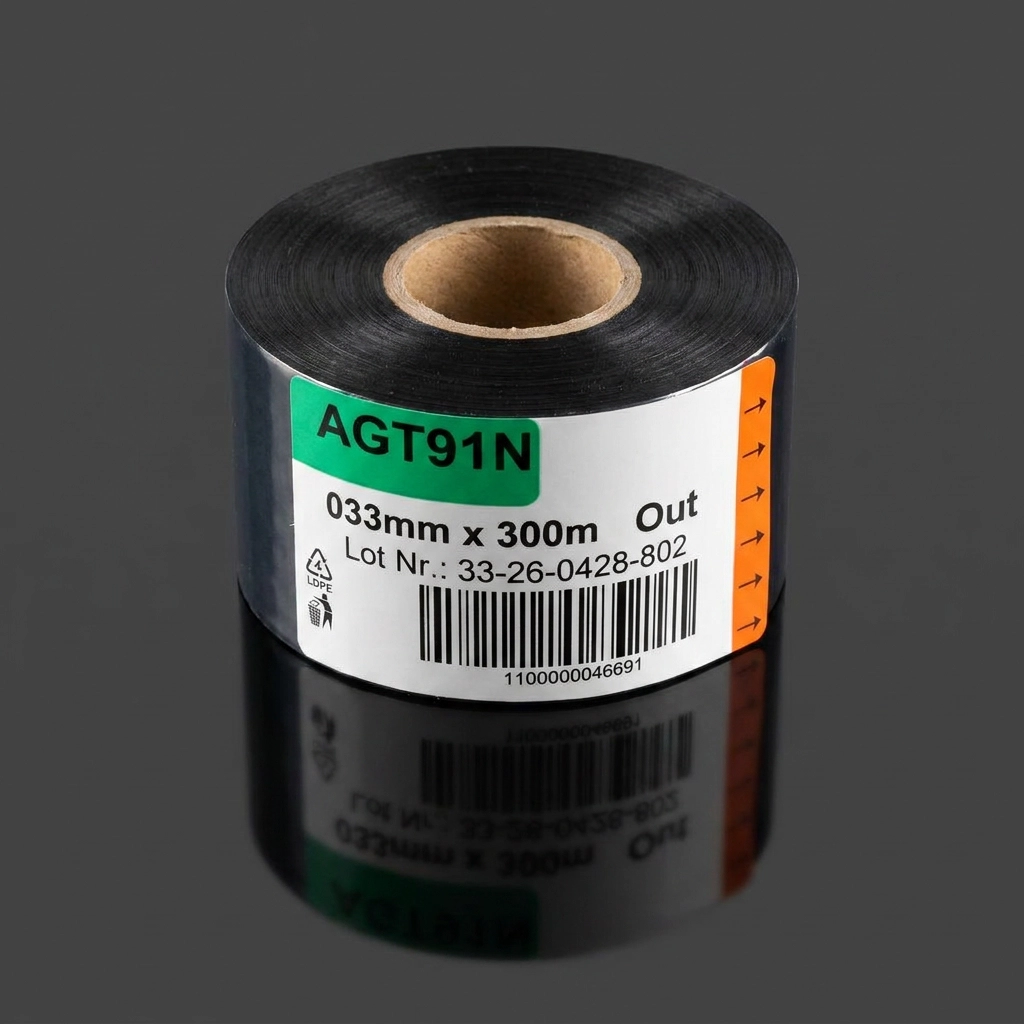

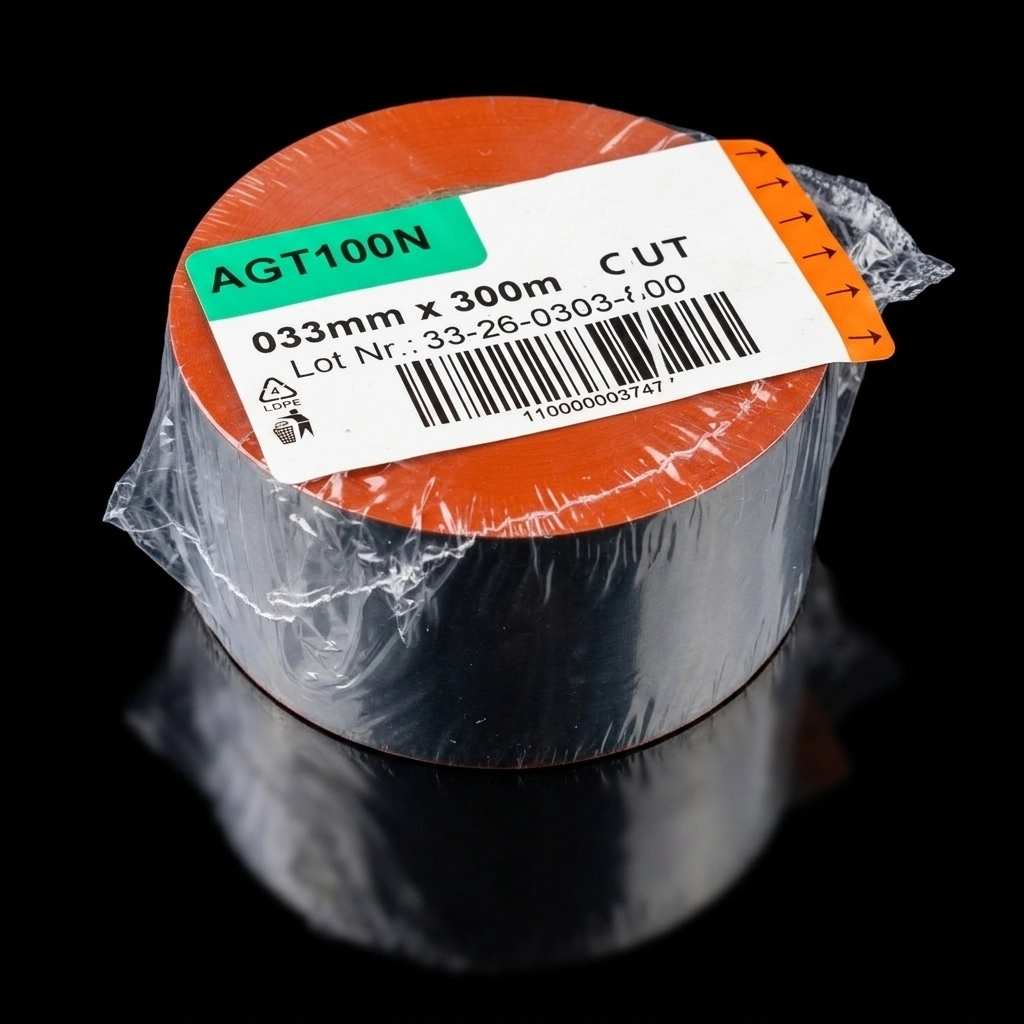

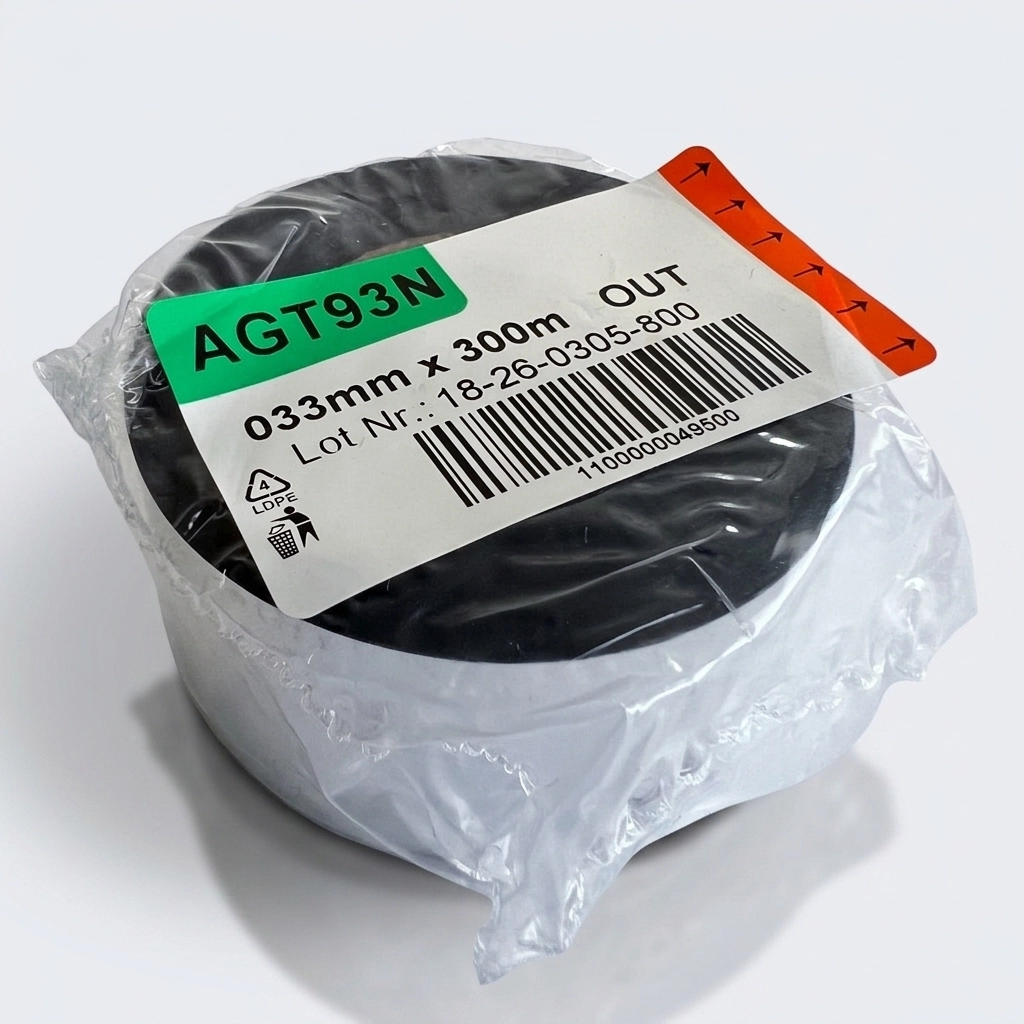

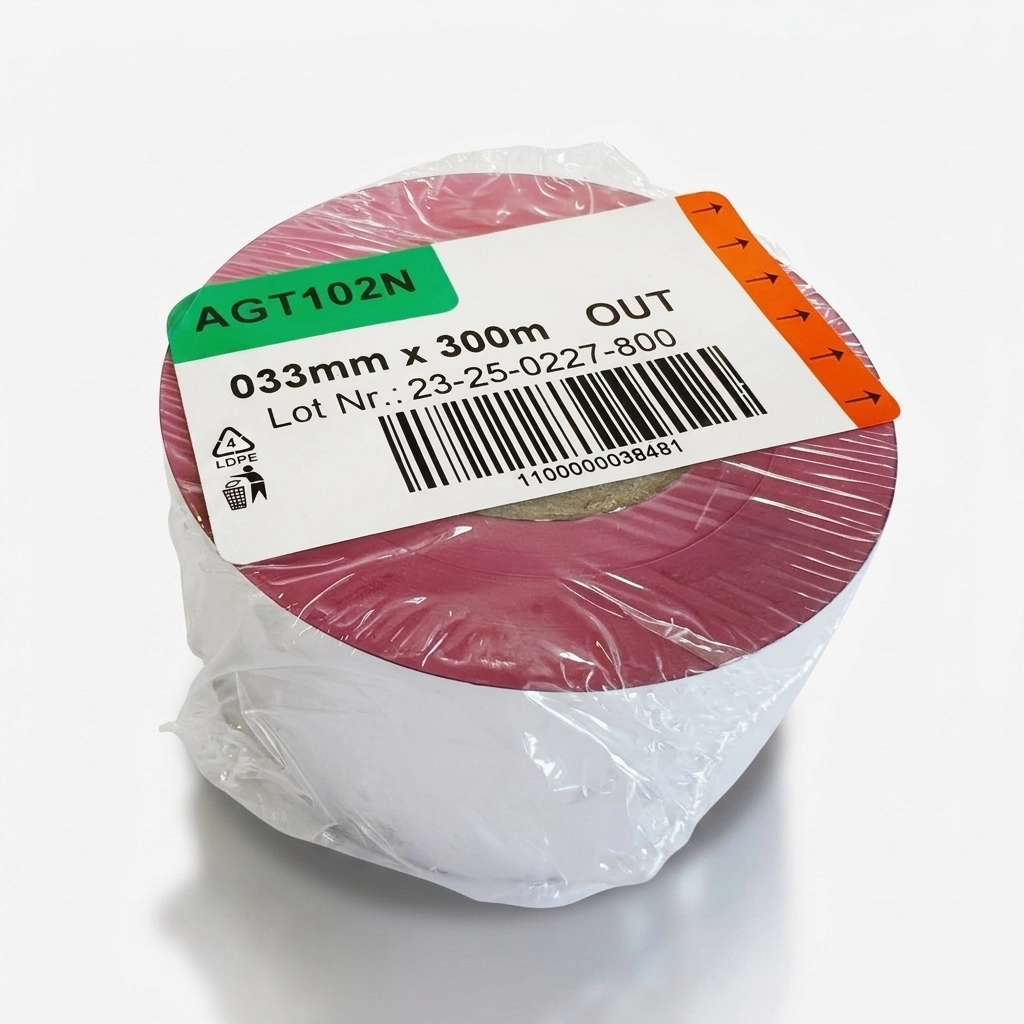

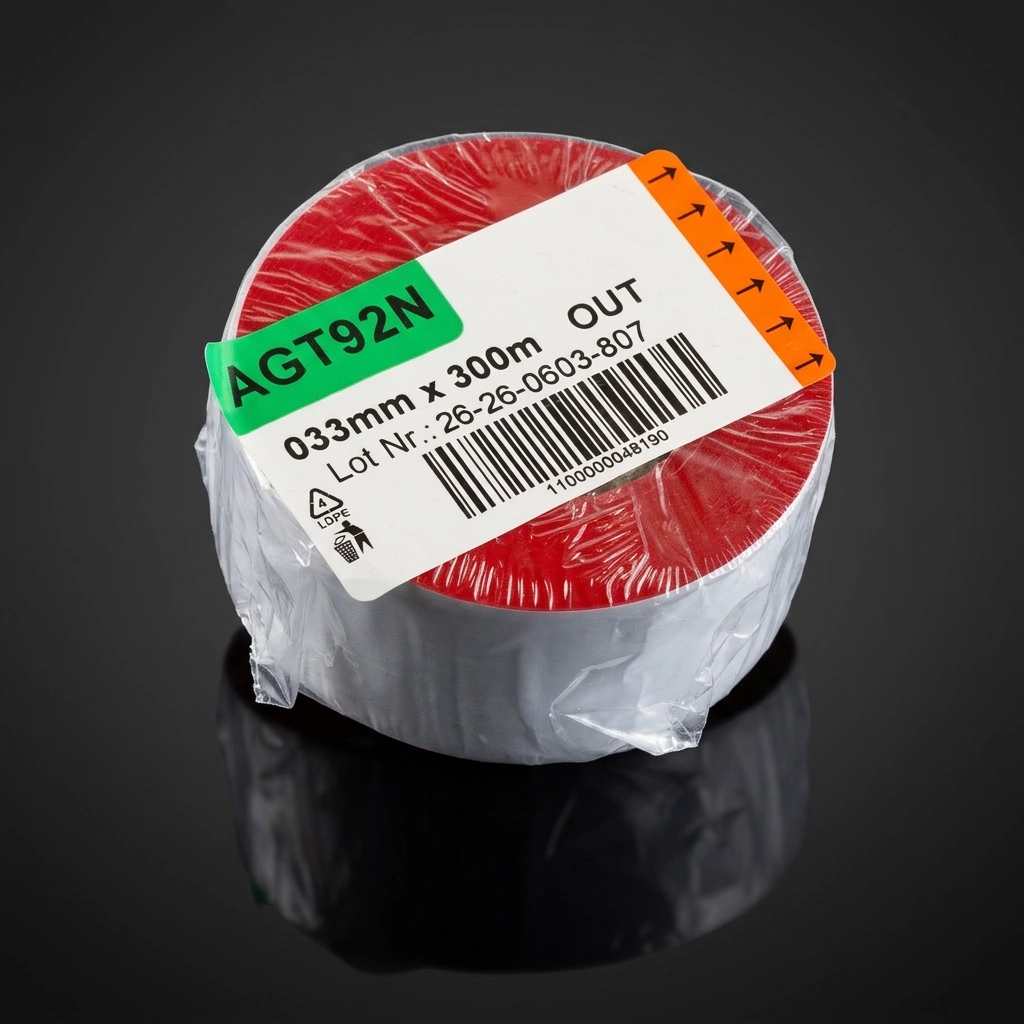

Obojen ribon u ovom programu nije dekoracija nego rešenje za kontrast. U WAX grupi su AG15 crveni, AG16 plavi i AG17 zeleni. U RESIN grupi ide devet tonova: AGT91 svetlo plavi, AGT92 crveni, AGT93 tamno plavi, AGT97 zeleni, AGT98 beli, AGT99 žuti, AGT100 narandžasti, AGT101 sivi i AGT102 pink.

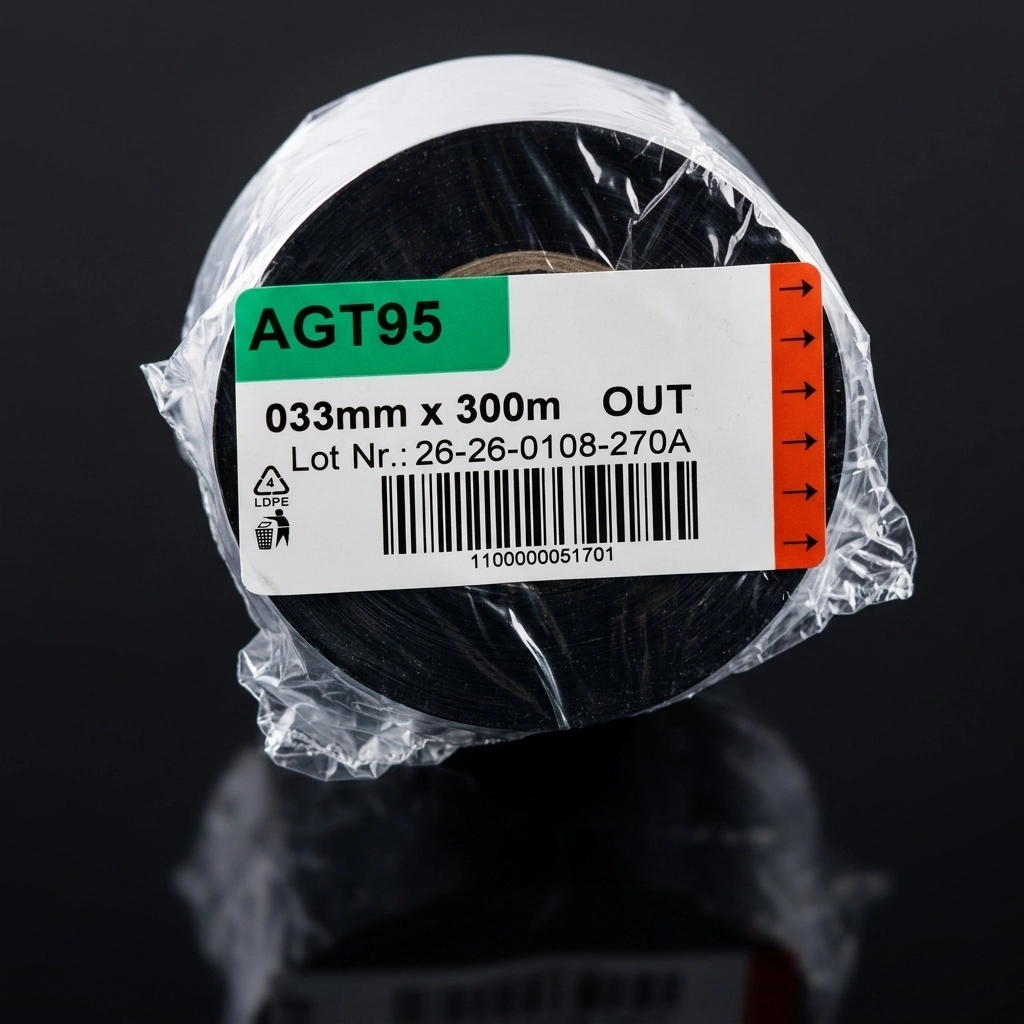

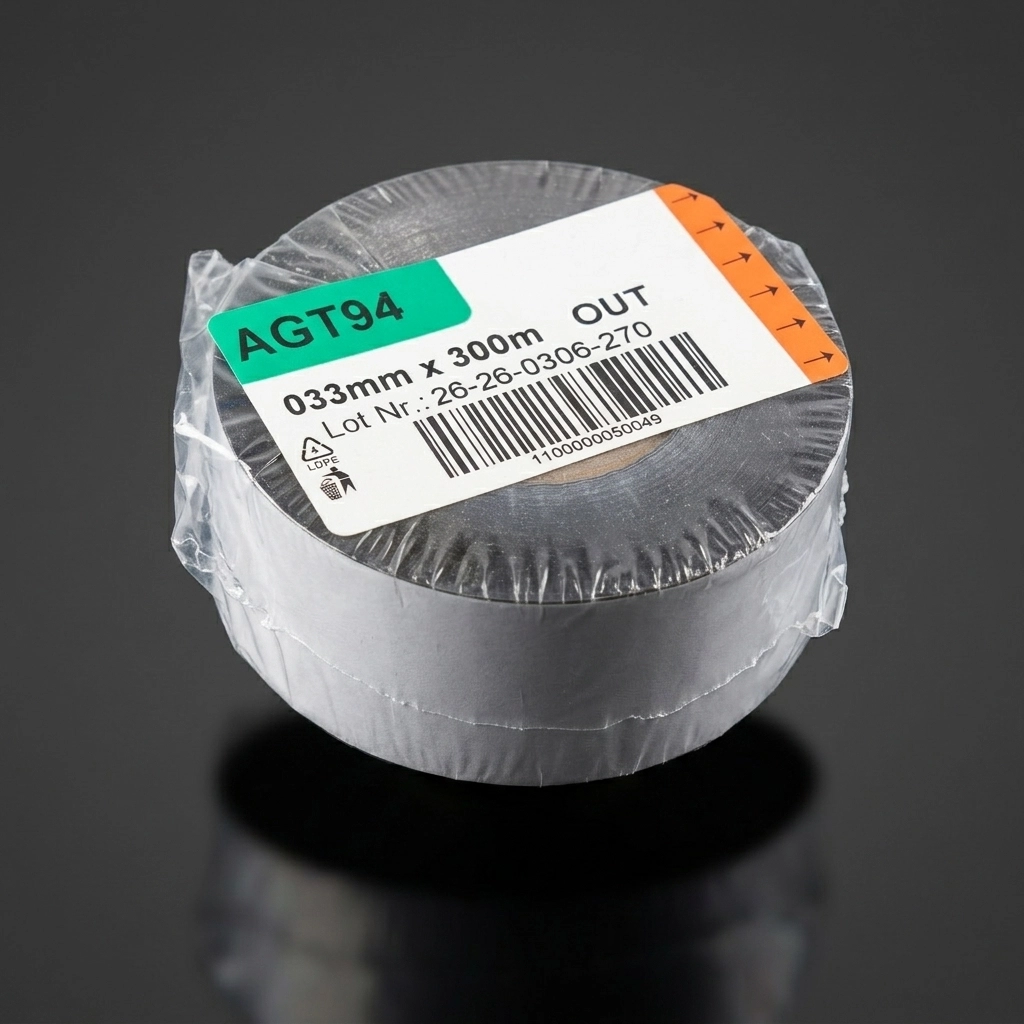

Metalik varijante su AGT94 zlatni i AGT95 srebrni. U Near Edge grupi beli otisak nose AG76 NE i AG77 NE.
Beli otisak rešava dva slučaja. Prvi je tamna podloga, na kojoj crn otisak nema kontrasta. Drugi je providna folija, gde se crn tekst gubi u sadržaju iza etikete, a beli ostaje čitljiv.
Kontrast nije stvar izgleda nego merljiv parametar. Standard ISO/IEC 15416 ocenjuje kvalitet linijskog bar koda, dakle niza linija koji čitač prevodi u broj, a među parametrima su kontrast simbola i kontrast ivice. Za trgovinske kodove uputstvo organizacije GS1 traži najmanje ocenu C, pristupljeno 29. jula 2026.
Šta poslati u upitu da ponuda bude tačna iz prvog puta
Sedam podataka pokriva skoro svaki upit za ribon: model štampača, tip glave, širina trake, dužina rolne, prečnik jezgra rolne, dakle cevi na koju je traka namotana, namotaj, dakle strana na kojoj stoji sloj boje, i medij na koji se štampa.
Prečnik jezgra i spoljni prečnik rolne se lako pomešaju. Kao rolna papira u kupatilu: isti broj metara može biti namotan na usko ili na široko jezgro, i spoljni prečnik se time menja. Štampač ima granicu za oba.
Osmi podatak su uslovi primene, i oni najčešće izostanu. Dodir sa vodom, mašću ili rastvaračem, trenje u transportu, temperatura hladnjače i pranje na tekstilu, svaki od tih podataka menja klasu.
Savet
Pošaljite fotografiju rolne koja je sada u upotrebi, sa nalepnicom na kojoj se vidi oznaka, i fotografiju etikete. Sa te dve slike se čitaju širina, jezgro i medij.
Kako to izgleda u RP
Zašto proizvođač etiketa drži i program ribona
Štamparija RP doo iz Gornjeg Milanovca proizvodi samolepljive etikete u rolni na flekso mašinama, a uz njih drži i prodajni program potrošnog materijala. Riboni su deo tog programa, zajedno sa tekstilnim trakama i folijama za datumiranje i zlatotisak.
Veza je praktična. Ista firma štampa termo i logističke etikete i drži ribone koji na njih štampaju, pa se materijal etikete i klasa ribona usklađuju na jednom mestu.
- magacin ribona sa sopstvenom proizvodnjom, naveden na stranici tehnologije
- magacin samolepljivih materijala i magacin gotovih proizvoda
- magacin hilzni, dakle jezgara rolne, prečnika 40 mm i 76 mm
- sertifikati potrošnog materijala: Oeko-Tex, Direct Food Contact, REACH, RoHS, TSCA, California 65 i CONEG
- sertifikati firme: ISO 9001:2015, ISO 22000:2018, ISO 14001:2015 i FSC C221179
Za kupca to znači da se uz rolnu traži i dokumentacija koja stoji uz materijal etikete. Kada otisak počne da se briše, prvo pitanje nije koji ribon, nego kakva je glava i koji je materijal etikete.
Česta pitanja
Šta znače IN i OUT namotaj i kako da proverim koji mi treba
IN znači da je sloj boje na unutrašnjoj strani trake, prema jezgru, a OUT da je na spoljnoj. Proveru radite lepljivom stranom selotejpa: prislonite je na traku i odlepite. Strana sa koje se boja skida je strana sa slojem. Podatak stoji i u uputstvu štampača.
Šta je MacBeth gustina i da li veći broj znači bolji ribon
MacBeth gustina je mera zacrnjenosti otiska koja stoji uz svaku kategoriju na stranici ribona. Veći broj znači crnji otisak, ne otporniji. WAX ima 2,23, WAX-RESIN 1,20, RESIN 1,00 i Near Edge 0,80, a otpornost u ovom programu raste u obrnutom smeru, od WAX ka RESIN klasi.
Da li Štamparija RP proizvodi ribone ili ih nabavlja
Štamparija RP vrši rezanje i premotavanje matičnih rolni na širine po zahtevu kupca.
Da li ribon sme da dođe u kontakt sa hranom
Za potrošni materijal iz programa navedeni su Direct Food Contact, REACH, RoHS, TSCA, California 65 i CONEG, uz Oeko-Tex za tekstilni deo. Ta lista govori o ispravnosti materijala, ne o tome da etiketa sme direktno na hranu, jer to zavisi i od materijala etikete i od primene.
Okvir u Evropskoj uniji postavlja Uredba (EC) 1935/2004. Štamparija RP ima i sertifikat ISO 22000:2018 CAT 1, broj FS-0008.
Mogu li da dobijem ribon u nestandardnoj širini i dužini
Dimenzije rolne se prilagođavaju kupcu, pa se širina i dužina zadaju uz model štampača. Potrebno je navesti podatke sa rolne koja je trenutno u upotrebi.
Uz širinu i dužinu ide i prečnik jezgra.
Šta se dešava ako pomešam WAX ribon i PET foliju
Otisak izgleda ispravno na izlazu iz štampača, a onda se skida noktom, krpom ili prvim trenjem u transportu. Vosak na glatkoj foliji ostaje na površini i nema u šta da se usidri. Za PET foliju program navodi WAX-RESIN i RESIN klase.
Šta dalje
Šta proveriti pre nego što poručite sledeću rolnu
Redosled je uvek isti. Prvo tip glave, jer on deli program na dva dela koja se ne mešaju. Onda klasa, po mediju i po uslovima u kojima etiketa stoji. Na kraju boja, i to samo kada crn otisak na toj podlozi nema kontrasta.
Podatak koji se najčešće preskoči nije klasa nego namotaj i jezgro. Rolna tačne klase i pogrešnog namotaja prolazi kroz držač, a otisak ne izlazi.
Za nove primene, na primer za ušivnu deklaraciju ili za etiketu koja ide u hladnjaču, uz upit idu i uslovi pranja i temperature, jer oni menjaju klasu pre svega ostalog.
Tehnički upit
Pošaljite model štampača i materijal etikete
Niste sigurni koji ribon odgovara vašem štampaču? Sa četiri podatka iz spiska ispod izbor se svodi na jednu ili dve oznake.
- model štampača i tip glave
- širina trake, dužina rolne i prečnik jezgra
- namotaj, dakle strana trake na kojoj stoji boja
- materijal etikete i uslovi u kojima ona stoji
